SO-HK-006.2/12-M
产品图纸

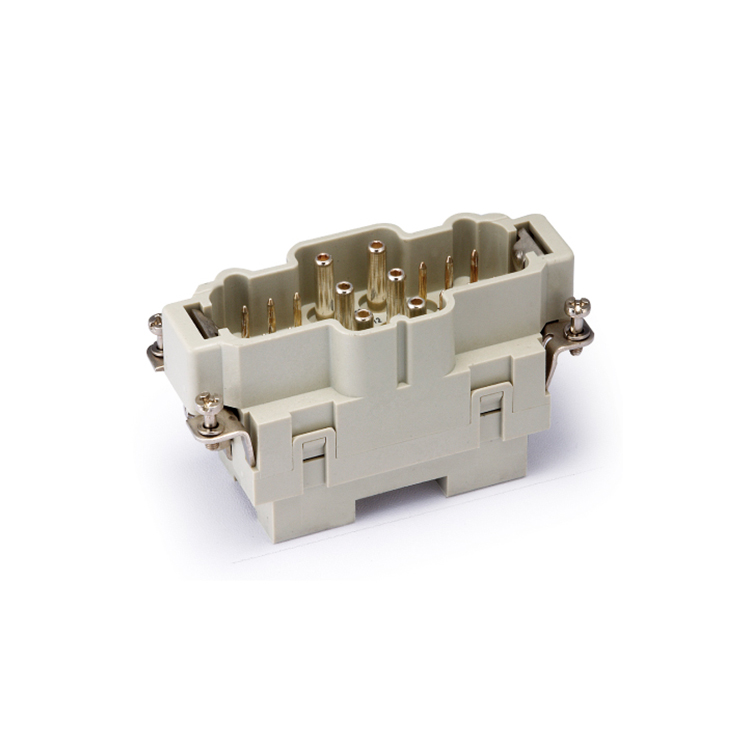

类型：公插芯
是否需要额外订购冷压针：否
产品认证：
产品图纸
产品参数
| 插芯 | |||||||||||
| 接插件针数 | 6/12+PE | ||||||||||
| 电力区 | |||||||||||
| －额定电流 | 40A | ||||||||||
| －额定电压 | 690V | ||||||||||
| －额定脉冲电压 | 6KV | ||||||||||
| －污染程度 | 3 | ||||||||||
| 信号区 | |||||||||||
| －额定电流 | 10A | ||||||||||
| －额定电压 | 230/400V | ||||||||||
| －额定脉冲电压 | 4KV | ||||||||||
| －污染程度 | 3 | ||||||||||
| 按照UL/CSA额定电压 | 600/300V | ||||||||||
| 绝缘电阻 | ≥1010Ω | ||||||||||
| 材料 | 聚碳酸酯 | ||||||||||
| 工作温度范围 | -40℃...+125℃ | ||||||||||
| 阻燃等级（UL94） | V0 | ||||||||||
| 可拔插次数 | ≥500 | ||||||||||
| 插针 | |||||||||||
| 强电针 | |||||||||||
| -材料 | 铜合金 | ||||||||||
| -表面处理 | 镀银 | ||||||||||
| -接触电阻 | ≤1mΩ | ||||||||||
| -轴向螺钉连接 | |||||||||||
| -mm² | 2.5-10mm² | ||||||||||
| -AWG | 14-8 | ||||||||||
| -最大绝缘直径 | 6.1mm | ||||||||||
| 拧紧力矩 |
| ||||||||||
| 剥线长度 |
| ||||||||||
| 信号针 | |||||||||||
| -材料 | 铜合金 | ||||||||||
| -表面处理 | 镀银 | ||||||||||
| -接触电阻 | ≤3mΩ | ||||||||||
| -螺钉连接 | |||||||||||
| -mm² | 0.2-2.5mm² | ||||||||||
| -AWG | 24-14 | ||||||||||
| -拧紧力矩 | 0.8Nm | ||||||||||
| -剥线长度 | 7.5mm | ||||||||||
