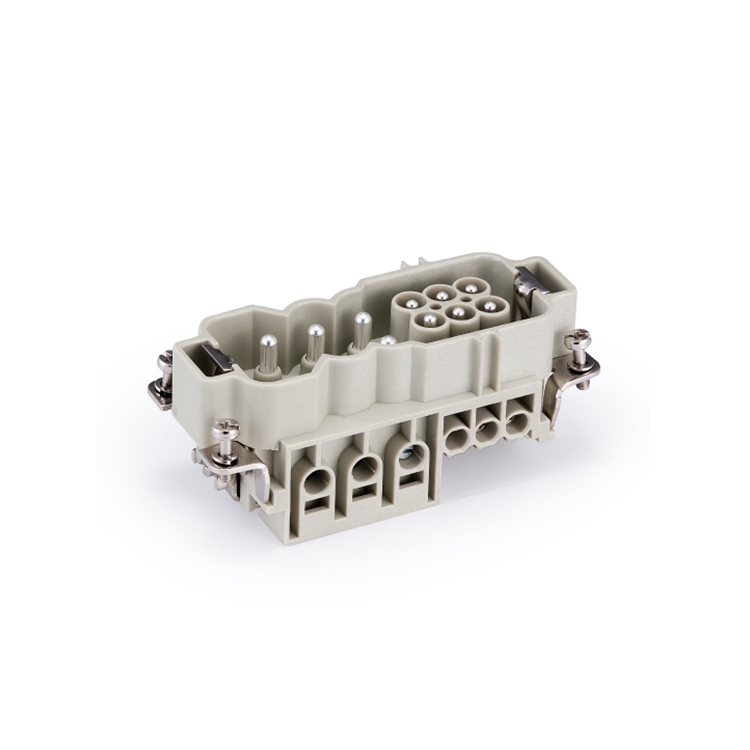

SO-HWK-006/6-M
产品图纸
类型：公插芯
是否需要额外订购冷压针：否
产品认证：
产品图纸
产品参数
| 插芯 | |
| 接插件针数 | 6/6+PE |
| 按照DIN EN 61984的电气数据 | |
| 电力区 | |
| －额定电流 | 40A |
| －额定电压 | 690V |
| －额定脉冲电压 | 8kV |
| －污染程度 | 3 |
| 信号区 | |
| －额定电流 | 16A |
| －额定电压 | 400V |
| －额定脉冲电压 | 6kV |
| －污染程度 | 3 |
| 依据UL/CSA额定电压 | 600/600V |
| 绝缘电阻 | ≥1010Ω |
| 材料 | 聚碳酸酯 |
| 工作温度范围 | -40℃...+125℃ |
| 阻燃等级（UL94） | V0 |
| 可拔插次数 | ≥500 |
| 插针 | |
| 材料 | 铜合金 |
| 表面处理 | 镀银 |
| 接线形式 | 螺丝连接 |
| 接触电阻 | |
| －电力区 | ≤1mΩ |
| －信号区 | ≤1mΩ |
| 导线规格 | |
| －电力区 | |
| －mm2 | 4-10mm2 |
| －AWG | 12-8 |
| －信号区 | |
| －mm2 | 1-2.5mm2 |
| －AWG | 18-4 |
| 拧紧力矩 | |
| －电力区 | mm2 1.5 2.5 4 6 10 16 |
| N.m 1.2 2 3 3 3 3 | |
| －信号区 | 0.5N.m |
